一.沖壓模具分類

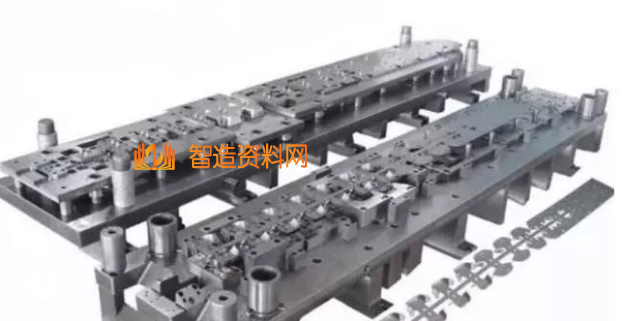

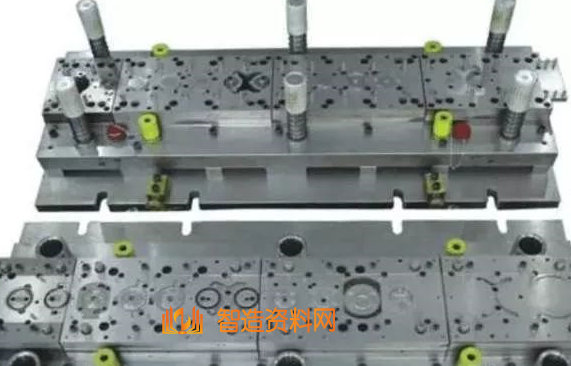

沖壓模具依構造可分為單工程模、復合模、連續模三大類。前兩類需較多人力不符經濟效益，連續?？纱罅可a(chǎn)效率高。同樣，設計一套高速精密連續沖模，也要對你所生產的產品（包含所有用沖壓加工出來的產品，富士康集團主要有端子、電腦機殼以及連接器上用的小五金及目前的手機零件等等）。設計連續沖模需注意各模組之間的間距、零件加工精度、組立精度、配合精度與干涉問題，以達到連續模自動化大量生產的目的。

二. 單元化設計之概念：

沖壓模具整體構造可分成二大部分：（1）.共通部分（2）.依制品而變動的部分。共通部分可加以標準化或規格化，依制品而變動的部分是難以規格化。

三. 模板之構成及規格

1. 模板之構成

沖壓模具之構成將依模具種類及構成及相異，有順配置型構造與逆配置型構造二大類。前者是最常使用的構造，後者構造主要用於引伸成形模具或配合特殊模具。。

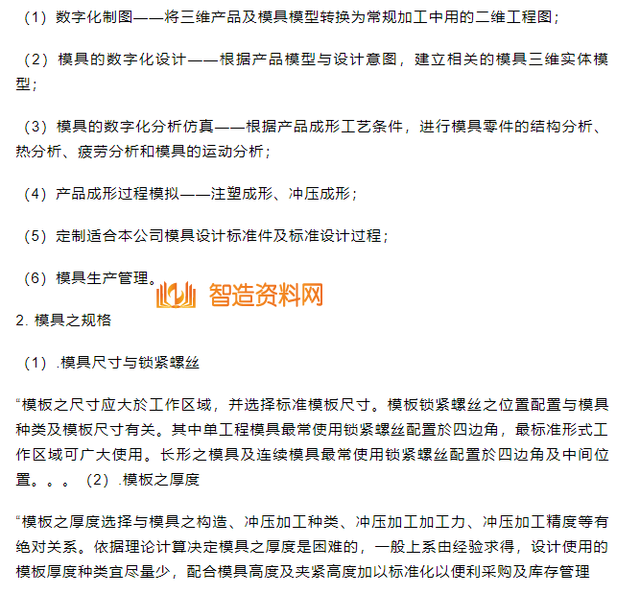

從事的主要工作包括：

四. 模板之設計：

連續模具之主要模板有沖頭固定板、壓料板、母模板等等，其構造設計依沖壓制品之精度、生產數量、模具之加工設備與加工方法、模具之維護保養方式等有下列三種形式：（1）整塊式，（2）軛式，（3）鑲?cè)胧?。?/span>

1. 整塊式

整塊式模板亦稱為一體構造型，其加工形狀必須是封閉的。整塊式模板主要用於簡單結構或精度不高的模具，其加工方式以切削加工為主（不需熱處理），采用熱處理之模板必須再施行線切割加工或放電加工及研磨加工。模板尺寸長（連續模具）之場合將采用兩塊或多塊一體型并用之。。鍛造

2. 軛式

軛式模板之中央部加工成凹溝狀以組裝塊狀品。其構造依應用要求，凹溝部可以其他模板構成之。此軛式模板構造之優點有：溝部加工容易，溝部寬度可調整之，加工精度良好等。但剛性低是其缺點。。

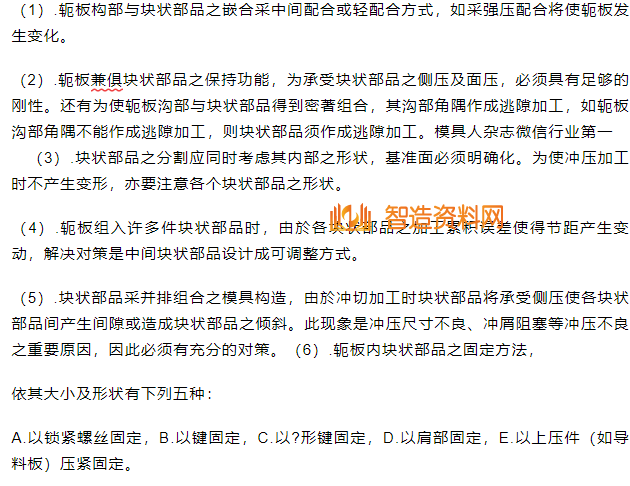

軛式模板之設計注意事項如下：

3. 鑲?cè)胧?/span>

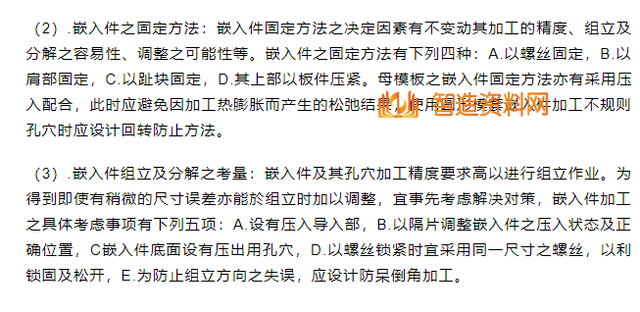

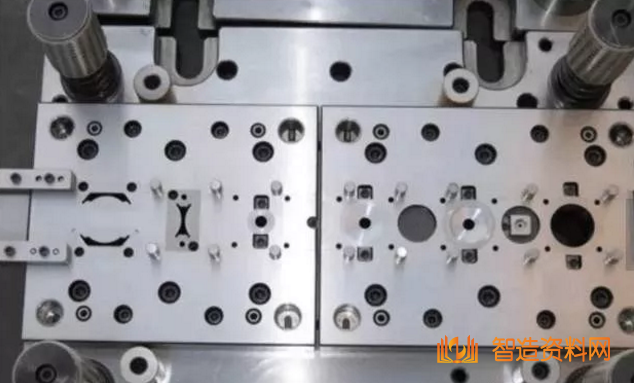

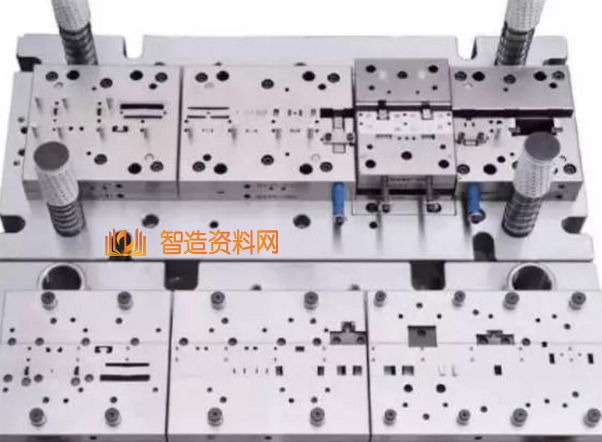

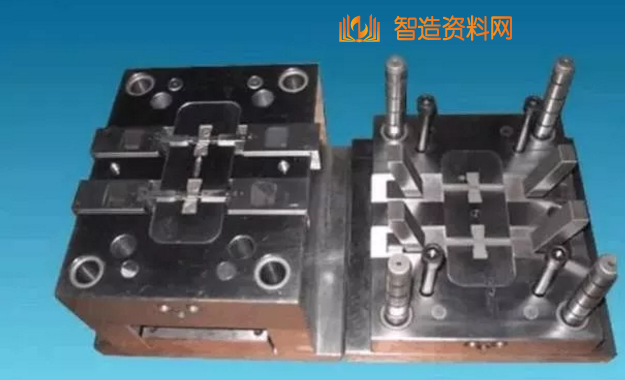

模板中加工圓形或方形之凹部，將塊狀部品鑲合嵌入於模板中，此種模板稱為鑲?cè)胧綐?gòu)造，此構造之加工累積公差少、剛性高，分解及組立時之精度再現性良好。由於具有容易機械加工、加工精度由工作機械決定、最後調整之工程少等優點，鑲?cè)胧侥０鍢?gòu)造已成為精密沖壓模具之主流，但其缺點是需要高精度的孔穴加工機。。連續沖壓模具采用此模板構造時，為使模板具有高剛性要求，乃設計空站。鑲?cè)胧侥０鍢?gòu)造之注意事項如下所述：（1）.嵌入孔穴之加工：模板之嵌入孔穴加工使用立式銑床（或治具銑床）、綜合加工機、治具鏜床、治具磨床、線割放電加工機等。嵌入孔穴之加工基準，使用線割放電加工機時，為提高其加工精度乃進行二次或以上之線割加工。鍛造

五. 單元化之設計：

1. 模具對準單元

模具對準單元亦稱為模具刃件之對合引導裝置。為確實保持上模與下模之對準及縮短其準備時間，依制品精度及生產數量等條件要求，模具對準單元主要有下列五種：。

（1）.無導引型：模具安裝於沖床時直接進行其刃件之對合作業，不使用引導裝置。

（2）.外導引型：此種裝置是最標準的構造，導引裝置裝設於上模座及下模座，不通過各模板，一般稱為模座型。

（3）.外導引與內導引并用型（一）：此種裝置是連續模具最常使用之構造，沖頭固定板及壓料板間裝設內導引裝置。模具大師微信：1828765339沖頭與母模之對合利用固定銷及外導引裝置。內導引裝置之另一作用是防止壓料板傾斜及保護細小沖頭。

（4）.外導引與內導引并用型（二）：此種裝置是高精密度高速連續模具之使用構造，內導引裝置貫穿沖頭固定板、壓料板及母模固定板等等。內導引裝置本身亦有模具刃件對合及保護細小沖頭作用。外導引裝置之主要作用是模具分解及安裝于沖床時能得到滑順目的。

（5）.內導引型：此構造不使用外導引裝置，內導引裝置貫穿沖頭固定板、壓料板及母模固定板等等，正確地保持各塊板之位置關系性以保護沖頭。鍛造

2. 導注及導套單元

模具之導引方式及配件有導注及導套單元之種類有兩種：（A）.外導引型（模座型或稱主導引），（B）.內導引型（或稱輔助引）。另行配合精密模具之要求，使用外導引與內導引并用型之需求性高。。

（1）.外導引型：一般上使用於不要求高精密度之模具，大多與模座構成一單元販賣之，主要作用是模具安裝於沖床時之刃件對合，幾乎沒有沖壓加工中之動態精度保持效果。

（2）.內導引型：由於模具加工機之進展，最近急速普及。主要作用除了模具安裝於沖床時之刃件對合外，亦有沖壓加工中之動態精度保持效果。

（3）.外導引與內導引并用型：一副模具同時使用外導引與內導引裝置。

3. 沖頭與母模單元 （圓形）

（1）.沖頭單元：圓形沖頭單元依其形狀（肩部型及平直型）、長度、維修之方便性，使用沖頭單元宜與壓料板導套單元配合。

（2）.母模單元：圓形母模單元亦稱為母模導套單元，其形式有整塊式及分開式，依生產數量、使用壽命及制品或沖屑之處理性，

母模單元之組合系列有：（A）.使用模板直接加工母模形狀，（B）.具有二段斜角之逃隙部，（C）.是否要使用背板，（D）.不規則母模形狀必須有回轉防止設計。

4. 壓料螺栓與彈簧單元鍛造

（1）.壓料螺栓單元：

壓料板螺栓之種類有：（A）.外螺絲型，（B）.套筒型，（C）.內螺絲型。

為保持壓料板於指定位置平行狀態，壓料螺栓之停止方法（肩部接觸部位）：（A）.模座凹穴承受面，（B）.沖頭固定板頂面，（C）.沖頭背板頂面。

（2）.壓料彈簧單元：

可動式壓料板壓料彈簧單元可大致分為：

（A）.單獨使用型，（B）.與壓料螺栓并用型

選擇壓料彈簧單元時最好考慮下列要點再?zèng)Q定之：

（A）.確保彈簧之自由長度及必要的壓縮量（壓縮量大之彈簧宜置于壓料板凹穴）。

（B）.初期的彈簧壓縮量（預壓縮量） 或荷重之調整有無必要。

（C）.考量模具組立或維護保養之容易性。

（D）.考量與沖頭或壓料螺栓長度之關系。

（E）.考量安全性（防止彈簧斷裂時之飛出）。

5. 導引銷單元 （料條送料方向之定位）

（1）..導引銷單元：導引銷之主要作用是連續沖壓加工時得到正確的送料節距。沖壓模具用導引單元有間接型（導引銷單獨使用）及直接型 （導引銷裝設於沖頭內部） 兩種形式。

（2）.導引銷之組裝方式與沖孔沖頭有相同（裝設於沖頭固定板）。利用彈簧將其受制於沖頭固定板。

（3）.導引銷另外裝設於壓料板之形式，由于要求導引銷突出於壓料板之量達到一定及防止模具上升時之容易帶上被加工材料，壓料板之剛性及導引形式有必要注意之。鍛造

（4）.導引銷單元有直接型，其裝設於沖頭內，主要用于外形沖切（下料加工） 或引伸工程之切邊加工，其位置定位系利用制品之孔及引伸部?jī)?nèi)徑。

6. 導料單元

（1）.外形沖切（下料加工） 或連續沖壓加工時，為使被加工材料之寬度方向受到導引及得到正確的送料節距，乃使用導料單元。

（2）.料條寬度方向之導引裝置，導引方式有：（

A）.固定板導引銷型，（B）.可動導引銷型，（C）.板隧道導引型 （單塊板），（D）.板導引型 （兩塊構成），（E）.升料銷導引型 （有可動式、固定式及兩者并用之。

（3）.起始停止之導引裝置，其形式有：（1）.滑塊式，（2）.可動銷式等兩種，主要作用是材料置于模具之最初起始位置定位。

（4）.送料停止裝置，可正確地決定出送料節距，主要用於人手送料之場合，其形式有：（A）.固定式停止銷，（B）.可動式停止銷，（C）.邊切停止方式，（D）.掛鉤停止機構，（E）.自動停止機構。

（5）.側推式導料機構，沖壓加工時材料被壓向一方，可防止材料因料條寬度與導料件寬度差所產生的蛇行現象。

（6）.胚料位置定位導料機構，其形式有：（A）.固定銷導料型（利用胚料之外形），（B）.固定銷導料型（利用胚料之孔穴），（C）.導料板（大件部品用），（D）.導料板（一體形），（E）.導料板（分割形）。鍛造

7. 升料與頂料單元

（1）.升料銷單元：其主要作用是進行連續沖壓加工時將料條升至母模上（位置高度稱為送料高度，并達到順利送料目的，其形式有：

（A）.升料銷型（圓形，純粹升料用），是最普通的升料銷單元。

（B）.升料銷型（圓形，設有導料銷用孔），升料銷設有導料銷用孔可防止材料承受導引銷之變形及使導引銷確實發生作用。

（C）.升料及導料銷型，兼俱導料功能，連續模具之導料最常使用此形式升料銷型。

（D）.升料銷型（方形） 如有需求設有空氣吹孔。

（E）.升料及導料銷型（方形）。

（2）.頂料單元：自動沖壓加工時必須防止沖切制品或沖屑之跳於母模表面以避免模具損壞及不良沖壓件之產生。

（3）.頂出單元：頂出單元之主要作用是每次沖壓加工時將制品或廢料自母模內頂出。頂出單元之裝設場所有二：

（A）.逆配置型模具時裝設於上模部份，

（B）.順配置型模具時裝設於下模部份。

8. 固定銷單元

固定銷單元之形狀及其尺寸依標準規格需要而設計，使用時之注意事項有：鍛造

（A）.固定銷孔宜為貫穿孔，不能的場合，考慮容易使用螺絲卸除之設計方法。模具大師微信：1828765339（B）.固定銷長度適度最好，不可大于必要的長度。

（C）.固定銷孔宜有必要的逃離部。

（D）.置于上模部份之場合，應設計防止落下之機構以防止其掉落。

（E）.采用一方壓入配合一方滑動配合之場合，滑動側之固定銷孔稍微大於固定銷。

（F）.固定銷之?dāng)?shù)量以兩只為原則，盡量選擇相同之尺寸。

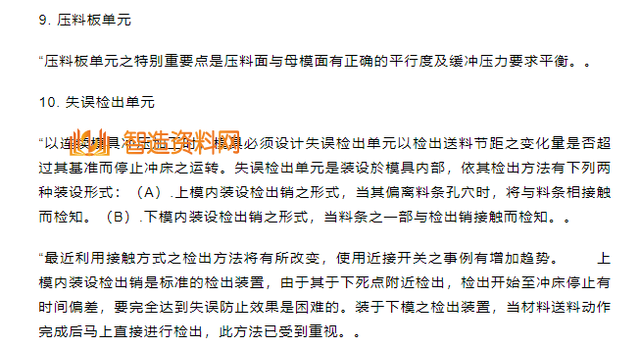

11. 廢料切斷單元

連續沖壓加工時料條（廢料） 將陸續離開模具內，其處理方式有兩種：（A）.利用卷料機卷取之，（B）.利用模具切斷裝置將其細化。

又后者之方式有兩種：（A）.利用專用廢料切斷機（設置於沖壓機械外部），（B）.裝設於連續模具最後工程之切斷單元。。

12. 高度停止塊單元

高度停止塊單元之主要作用是正確地決定上模之下死點位置，其形式有下列兩種：（A）.沖壓加工時亦經常接觸之方式，（B）.組裝時才接觸，沖壓加工時不接觸之方式。還有，當模搬運、保管時，為防止上模與下模之接觸，最好于上模與下模之間置入隔塊。當精度要求無必要時，其使用標準可采用螺絲調整型。

六. 主要模具元件之設計

1. 標準部品及規格鍛造

模具用標準規格之選擇方法最好考量下列事項：（A）.使用的規格內容不受限制時，最好采用最高層者。（B）.原則上采用標準數。（C）.模具標準部品無此尺寸時，采用最接近者再進行加工。。

2. 沖頭之設計

沖頭依其功能可大致分為三大部份：（A）.加工材料之刃部先端（切刃部，其形狀有不規則形、方形、圓形等）。（B）.與沖頭固定板接觸部（固定部或柄部，其斷面形狀有不規則形、方形、圓形等）。（C）.刃部與柄部之連結部份（中間部）。。

沖頭各部份之設計基準分別從（A）.切刃部長度，（B）.切刃部之研磨方向，（C）.沖頭之固定法及柄部之形狀等方面簡述之。。

（1）.切刃部長度：階段型沖頭之切刃部長度之設計宜考慮加工時不會產生側向彎曲、與壓料板運動部份之間隙應適當。壓料板與沖頭切刃部之關系有引導型及無引導型，切刃部直段長度將有所不同。。

（2）.切刃部之研磨方向：切刃部之研磨方向有與軸部平行（上削加工） 及與軸部垂直（穿越加工） 等兩種方法，為提高沖頭的耐磨耗性及耐燒著性，宜采用前者。切刃部形狀是凸形狀時可采用穿越加工，凹凸形狀時采用上削加工或穿越加工并用方式。。（3）.沖頭之固定法及柄部之形狀：沖頭之柄部大致分為直段型與肩部型兩種，其固定方式之選用因素有制品及模具之精度、沖頭及沖頭固定板之加工機械與加工方法、維護保養之方法等。。鍛造

（4）.柄部之尺寸及精度：沖頭柄部之尺寸及精度將隨沖頭之固定方式而有不同要求。。

（5）.沖頭長度之調整方法：沖切沖頭之長度因再研磨加工而減短，為與其他工程如（彎曲、引伸等）之沖頭長度保持平衡及維持沖頭設計長度，有必要調整沖頭之長度。。

（6）.配合沖壓加工之沖頭設計：為達到大量生產時沖壓制品之品質安全及無不良品之產生，模具方面有必要考慮下列事項：A.沖頭加工之研磨方向要同一性，表面宜施以拋光處理。B.為防止沖屑之浮上，沖頭內可裝設頂出銷或加工空氣孔。C.為減少?zèng)_切力，沖孔沖頭施以斜角加工，還有大沖頭附近的細小沖頭宜較短些以減少受到?jīng)_擊。。

（7）.配合加工法之沖頭設計：沖頭之形狀設計與加工困難度有絕對的關系，當其過份接近時沖頭固定板之加工變?yōu)槔щy，此時之沖頭宜加以分割處理（采組合方式）。

3. 沖頭固定板之設計

沖頭固定板之厚度與模具及荷重之大小有關系性，一般上為沖頭長度之30~40%，還有沖頭引導部長度宜高於沖頭直徑之1.5倍。

4. 導引銷 （沖頭） 之設計

導引銷（沖頭） 之引導部直徑與材料導引孔之間隙，其尺寸及突出壓料板之量依材料之厚度而設計，導引銷之先端形狀大致分為兩種：A.炮彈形，B.圓錐形（推拔形）。鍛造

（1）.炮彈形是最普通之形式，市面上亦有標準部品。

（2）.圓錐形有一定的角度，很適合用於小件之高速?zèng)_壓，推拔角度之決定因素有沖壓行程、被加工件之材質、導引孔之大小，加工速度等。推拔角度大時較容易修正被加工材料之位置，但推拔部之長度將變長。推拔部與圓筒部連接處宜滑順之。

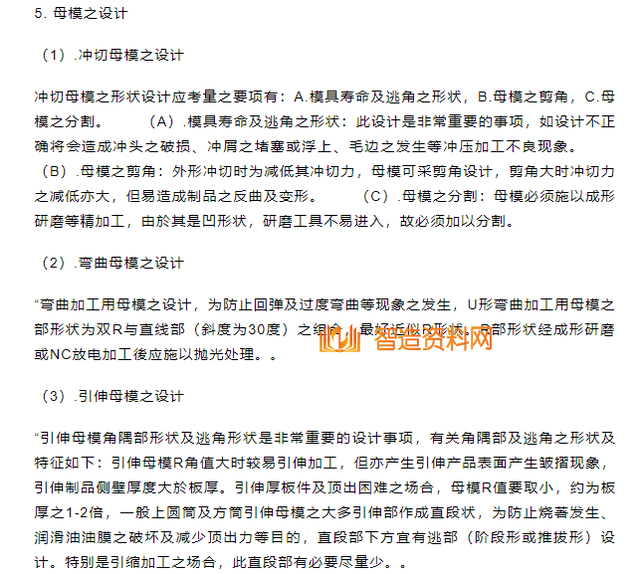

6. 沖頭之側壓對策

沖壓加工時沖頭左右承受均等之荷重是最佳理想（即側壓為零） 狀態，沖頭承受側向壓力時將使上模與下模產生橫方向之偏移，造成模具間隙之部份變大或變?。ㄩg隙不均勻） 及無法得到良好精度的沖壓加工。有關沖頭之側壓對策有下列方法：（A）.改變加工方向，（B）.單側加工（沖切、彎曲、引伸等）之制品宜采兩排布列方式，（C）.沖頭或母模裝設側壓擋塊，切刃之側面設有導引部（尤其是切斷及分?jǐn)嗉庸ぃ?/span>

7. 壓料板之設計

壓料板之功能有剝離付著於沖頭之材料及導引細小沖頭之作用，依功能不同其設計內容有很大的不同。壓料板之厚度及選用基準依制品設計有下列兩種：1.可動式壓料板，2.固定式壓料板。。壓料板與沖頭之間隙值宜小於模具間隙之半（尤其是精密連續模具更應遵守此原則），當設計壓料板時依制品的不同而有所變動必須注意下列事項：鍛造

1.壓料板與沖頭之間隙值及沖頭導引部之長度，

2.輔助導柱與壓料板之裝設標準及壓料板之逃部設計，

3.可動式壓料板於沖壓加工時為防止傾斜發生之對策，

4.固定式導料板與壓料板導引銷孔之尺寸關系，

5.固定式壓料板之材料導引部與被加工材料寬度之關系。。

8. 背壓板之設計

沖壓加工時主要作用件（沖頭、壓料板、母模）之後方將承受面壓，當沖壓力高於面壓力時宜采用背壓板（特別是沖頭及母模模套之背面）背壓板之使用方式有局部使用與全面使用兩種形式。
